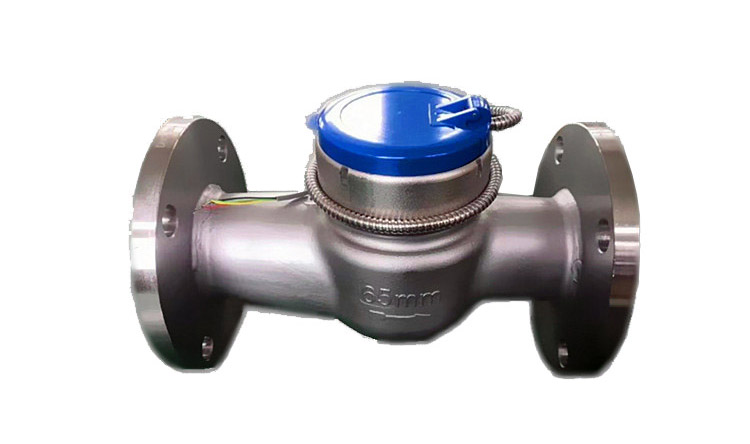

直读远传水表，由直读水表，采集器，集中器构成。
一． 产品特点
1.执行标准：Q/DT 1-2014、Q/DT 2-2014.
2.采用低功耗设计，平常无须供电，只有抄表时才需供电。
3.采用先进的数据编码及校验方式，通讯可靠性高。
4. 满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平。
5.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化。

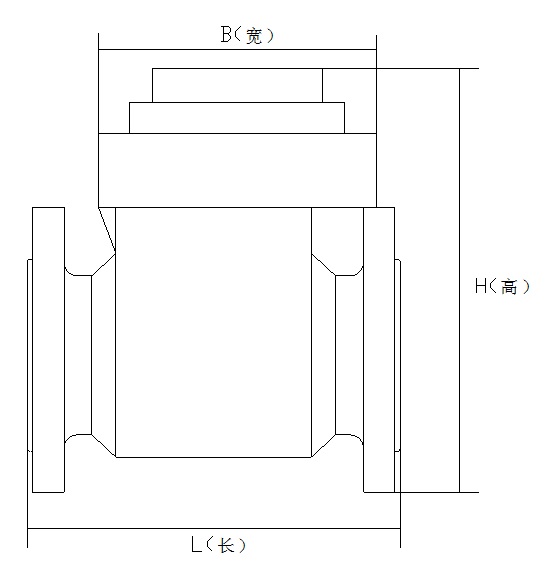

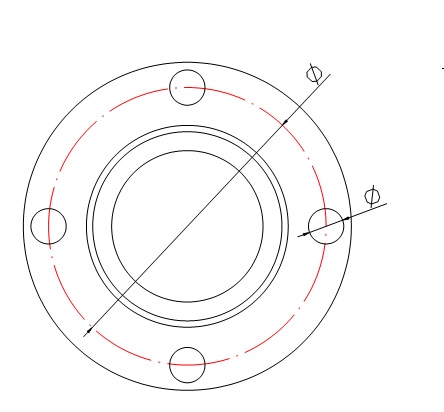

二、安装尺寸
三、技术参数
1.流量参数
|
公称口径 DN (mm) |
计量等级 |
过载流量 |
常用流量 |
分界流量 |
最小流量 |
|
m3/h |
|||||
|
32 |
2 |
7.875 |
6.3 |
0.126 |
0.078 |
|
40 |
2 |
20 |
16 |
0.32 |
0.2 |
|
50 |
2 |
31.25 |
25 |
0.5 |
0.312 |
|
65 |
2 |
78.7 |
63 |
1.25 |
0.8 |
|
80 |
2 |
78.7 |
63 |
1.25 |
0.8 |
|
100 |
2 |
125 |
100 |
2 |
1.25 |
|
150 |
2 |
312.5 |
250 |
5 |
3.2 |
|
200 |
2 |
500 |
400 |
8 |
5 |
|
250 |
2 |
787 |
630 |
12.5 |
8 |
|
300 |
2 |
1250 |
1000 |
20 |
12.5 |
|
400 |
2 |
2000 |
1600 |
51.2 |
32 |
|
500 |
2 |
3125 |
2500 |
80 |
50 |
2.电性参数：
l 工作电源：DC 12V；
l 工作环境： 温度：-5～+45℃ 湿度：0～95%RH；
l 与上位机通信方式：a)RS-485现场总线；b)M-bus现场总线；
通讯传输速率：2400 bps，通讯传输最大距离：1200m；
l 总线引脚ESD保护超过10kV ；
l 短路电流限制；
l 针对总线开路、短路、空闲等故障保护；
四、安装使用与维护方法
1．选择水表的口径，应根据安装地点的流量大小而定，以经常使用流量接近常用流量为宜，不能单纯以管道直经确定水表的口径，且不宜使用热水（除经改制外）。
2. 水表的上游和下游要安装必要的直管段或与其等效的水流整流器，上游直管段的长度不少于10D，下游直管段不少于5D（D为水表公称口径），对于由弯管或离心泵所引起的水流旋转情况，必需在直管段前安装整流器。
3．新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装流量变送器，以防止水表损坏或发生故障。
4．水表上游处请安装与水表公称口径一致的过滤器，过滤网要经常取出清洗，过滤器中积存的杂质应清除干净，以确保水表计量准确。
5．水表的上、下游直管段要同轴安装，密封圈不得突入管内，以免引起计量不准。
6．安装地点应避免曝晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。
7.水表安装应有旁路，以保证拆装流量变送器时不停水。水表安装要注意水平安装，使字面朝上，箭头方向与水流方向相同，上、下游要安装阀门，使用时全部打开。

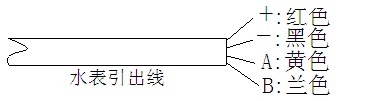

8．在网络读表系统中连接方法：
a)RS-485现场总线 b)M-bus现场总线
